ETW SD EM 1200
Подвійні дизель-генераторні установки серії SDEC
| РЕЖИМ ОЧІКУВАННЯ | кВА | 1200 |
| кВт | 960 | |
| НОМІНАЛЬНА ПОТУЖНІСТЬ | кВА | 1091 |
| кВт | 873 |
Номінальна потужність: На номінальній потужності генератор застосовується як основне джерело живлення для довготривалого безперервного забезпечення електроенергією (при змінному навантаженні не більше 500 годин роботи на рік) замість покупної електроенергії. При використанні генератора на номінальній потужності допускається 10% перевантаження за потужністю протягом 1 години кожні 12 годин.
Резервна потужність: На максимальній потужності генератор застосовується як резервне джерело живлення для довготривалого постачання електроенергії (при змінному навантаженні не більше 200 годин роботи на рік) у разі зникнення напруги в основній мережі. При використанні максимальної потужності не допускаються перевантаження. Генератор змінного струму працює в режимі максимальних довготривалих параметрів (як визначено в ISO8528-3).
Тривала потужність: Тривала потужність – це максимальна потужність генератора під час роботи на постійне навантаження без обмеження часу роботи. Застосовується там, де немає мережі. Навантаження не допускається.
СТАНДАРТИ ЯКОСТІ
Наші генератори виготовляються відповідно до стандартів VDE 0530, BSE 4999 BS5000, IEC 34, TS ISO 8528, TS EN ISO 3744, TS EN ISO 3746, TS EN 60034-1, TS EN 60204-1, TS EN EN 61439-1, EN 61000, TS EN ISO12100.
Наші сертифікати системи управління якістю ISO 9001:2015, ISO 14001:2015, OHSAS 18001:2007 та ISO10002:2006 акредитовані від “Kiwa & MEYER”. Наші звукозахисні кожухи потужністю до 400 кВт виготовляються відповідно до директив 2000/14/EC та сертифіковані від “Ente Certificateazione Macchine”.
Ізоляційні губки, що використовуються в наших генераторних шафах, відповідають вимогам TS ISO 8528-4, TS ISO 8528-5, TS ISO 8528-8, TS EN 13501-1+A1:2013 директиви протипожежного захисту та полум’я. Наші звукозахисні кожухи мають сертифікат про випробування нейтральної солі на 2000 годин відповідно до директив TS EN ISO 9227. Наші генератори відповідають декларації CE.
Технічні характеристики двигуна
- Надпотужний дизельний двигун серії SDEC
- 4 цикли, водяна система охолодження, турбонаддув з проміжним охолодженням при впуску
- Електронний механічний регулятор
- Стартер 12/24 В і зарядний пристрій
- Змінний повітряний, паливний та масляний фільтр
- Гнучка паливна трубка
- Клапан зливу масла і подовжувальна трубка
- Глушник промислового типу, вихлопна спіраль або компенсатор
- Акумулятор, який не потребує обслуговування
- Підігрів охолоджувальної рідини
- Інструкція з технічного обслуговування та експлуатації дизель-генераторної установки та електрична схема
| МОДЕЛЬ | SC25G690D2 | |
| ПОТУЖНІСТЬ | РЕЖИМ ОЧІКУВАННЯ (кВт) | 505 |
| НОМІНАЛЬНА (кВт) | 459 | |
| ШВИДКІСТЬ ОБЕРТАННЯ (об/хв) | 1500 | |
| ЦИКЛ | 4 | |
| ОБ’ЄМ ДВИГУНА (л) | 25.8 | |
| КІЛЬКІСТЬ ЦИЛІНДРІВ | 12 V | |
| ДІАМЕТР ОТВОРУ І ХІД | 135 х 150 | |
| СТУПІНЬ СТИСНЕННЯ | 16 : 1 | |
| ТИП РЕГУЛЯТОРА | Електронний | |
| ВПУСК | ТУРБОНАДДУВ – ІНТЕРКУЛЕР | |
| СИСТЕМА ЗГОРАННЯ | БЕЗПОСЕРЕДНЯ | |
| СИСТЕМА ОХОЛОДЖЕННЯ | ВОДЯНА | |
| ВИТРАТИ ПАЛИВА (л/год) | 100% | – |
| 75% | 85.9 | |
| 50% | 60.7 | |
| ОБ’ЄМ МАСЛА в СИСТЕМІ (л) | 65 | |
| ОБ’ЄМ ОХОЛОДЖУЮЧОЇ РІДИНИ (л) | 147 |
Технічні характеристики генератора
- Безщітковий, однопідшипниковий, гнучкий дисковий 4-полюсний генератор для усунення гармонік
- Клас ізоляції типу Н
- Клас захисту IP 21-23
- Самозбудження
- Електронний регулятор напруги
- Статор 2/3 кроку для гармонійної відмови
- Обмотки генератора захищені ізоляційним лаком від масла та кислоти
| БРЕНД | EMSA |
| МОДЕЛЬ | EGK355-470N |
| ЧАСТОТА (Гц) | 50 |
| ПОТУЖНІСТЬ (кВА) | 686 |
| ДИЗАЙН | 4-полюсний, безщітковий |
| ТИП ПІДКЛЮЧЕННЯ | зірка |
| НАПРУГА (В) | 400 |
| Фаз | 3 |
| РЕГУЛЯТОР | KR440 |
| РЕГУЛЮВАННЯ НАПРУГИ (+/-) | ± 1% |
| СИСТЕМА ІЗОЛЯЦІЇ | Клас H |
| ЗАХИСТ | IP23 |
| НОМІНАЛЬНА ПОТУЖНІСТЬ | 0.8 |
| ВАГА (кг) | 1498 |
Контролери генераторних установок
Datakom SMART 500-MK2
SMART 500-MK2 — це економічний контролер генераторної установки, готовий до інтеграції з BMS та інтернет-моніторингу
КОНТРОЛЕРИ ГЕНЕРАТОРНИХ УСТАНОВОК ДЛЯ СИСТЕМ СИНХРОНІЗАЦІЇ (на вибір)
Синхронізуючий контролер генераторної установки нового покоління, що забезпечує будь-який зв'язок та функціональність.
DEEPSEA 8610
DEEPSEA 8620
DEEPSEA 8660
ComAp InteliGen BaseBox
ComAp InteliGen 200
| Datakom Smart 500-MK2 | DEEPSEA 8610 | DEEPSEA 8620 | DEEPSEA 8660 | ComAp InteliGen BaseBox | ComAp InteliGen 200 | |
| Синхронізація кількох генераторів і розподіл навантаження | ✔ | ✔ | ✖ | ✖ | ✔ | ✔ |
| Синхронізація мережі | ✔ | ✖ | ✖ | ✔ | ✖ | ✖ |
| Одиночна генераторна установка, паралельна мережі | ✔ | ✖ | ✔ | ✔ | ✔ | ✔ |
| Блок АТС | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Контролер дистанційного запуску | ✔ | ✔ | ✖ | ✖ | ✔ | ✔ |
| Контролер ручного запуску | ✔ | ✔ | ✖ | ✖ | ✔ | ✔ |
| Контролер двигуна | ✔ | ✔ | ✔ | ✖ | ✔ | ✔ |
| Реєстрація даних | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Виносна панель дисплея | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Ethernet (10/100 Мб) | на вибір | ✔ | ✔ | ✔ | ✔ | на вибір |
| 4-діапазонний GPRS модем | на вибір | на вибір | ✖ | на вибір | на вибір | на вибір |
| USB-пристрій | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| RS-485 (2400-115200 бод) | на вибір | ✔ | ✔ | ✔ | ✔ | ✔ |
| RS-232 (2400-115200 бод) | ✔ | ✔ | ✔ | ✔ | ✔ | на вибір |
| Слот для карт MicroSD | ✖ | ✖ | ✖ | ✖ | ✖ | ✖ |
| J1939-CANBUS | ✔ | ✔ | ✔ | на вибір | ✔ | ✔ |
| Геолокація через GSM | на вибір | ✖ | ✖ | на вибір | на вибір | на вибір |
| Вбудований веб-сервер | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Веб моніторинг і програмування | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Центральний моніторинг Інтернету | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Відправка SMS-повідомлення | ✔ | ✔ | ✖ | ✔ | ✔ | ✔ |
| Відправлення електронною поштою | ✔ | ✖ | ✖ | ✖ | ✔ | ✔ |
| Безкоштовне програмне забезпечення для ПК | ✔ | ✔ | ✔ | ✔ | ✔ | ✔ |
| Modbus RTU | на вибір | ✔ | ✔ | ✔ | ✔ | ✔ |
| SNMP | на вибір | ✔ | ✖ | ✖ | ✔ | ✔ |
| Конфігуровані цифрові входи | 8 | 12 | 12 | 11 | 12 | 8 |
| Настроювані цифрові входи | 8 | 8 | 8 | 8 | 12 | 8 |
| Конфігуровані аналогові входи | 4 | 4 | 4 | 0 | 3 | 4 |

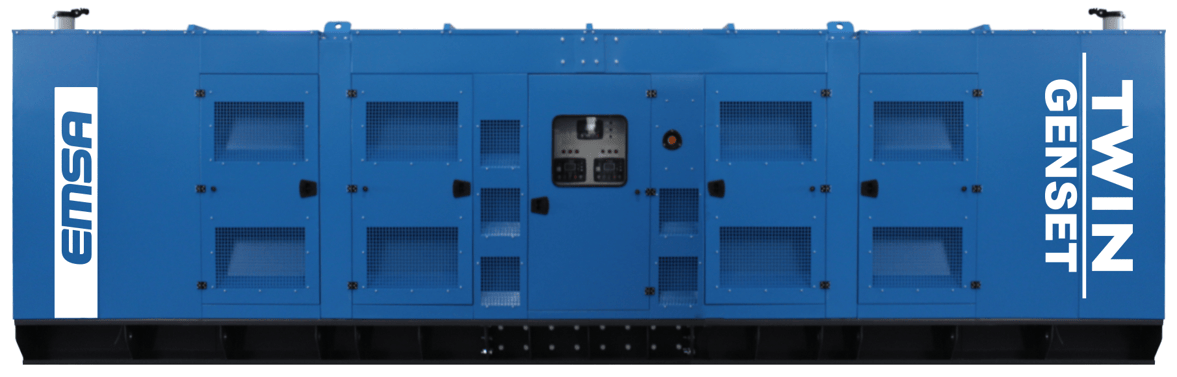

Кожух
- Звукоізоляційний кожух модульного типу
- Монтаж кожуха гвинтом та гайкою, без зварювання
- Кожух пофарбований епоксидною смолою та поліефірним порошком
- Ступінь захисту кожуха від атмосферних впливів – IP 23
- Кожух розроблений для легкого обслуговування
- З обох боків кожуха є двері, що замикаються
- Кнопка аварійної зупинки
- Прозоре оглядове вікно панелі
- Деталі ізоляції: негорюча акустична піна
- Система очищення Nano tech
- Контейнер (додатково)
(Ш x Д x В) мм
вбудований бак
